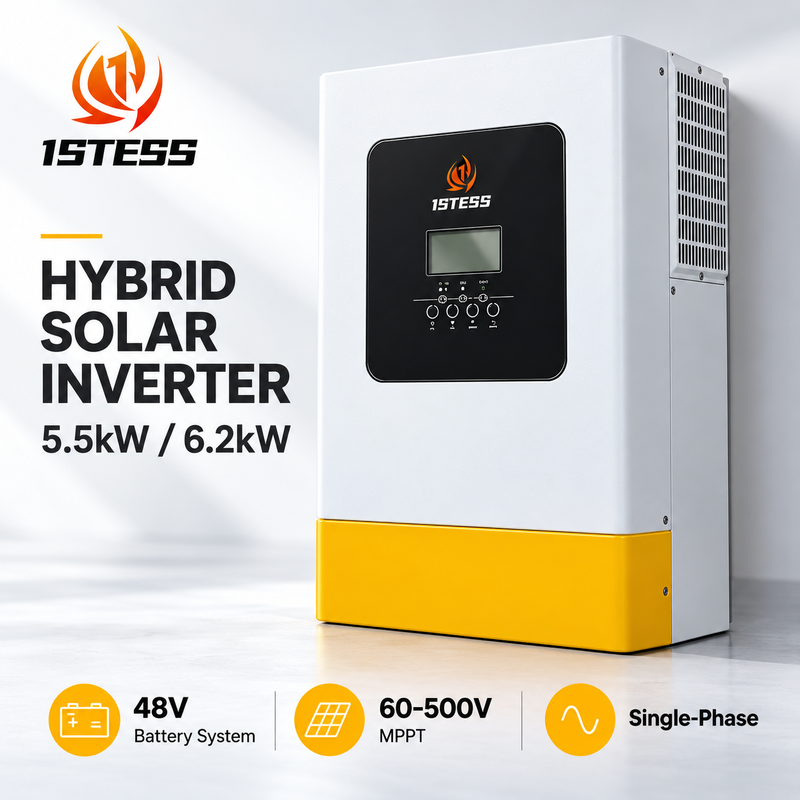

Invertisseur solaire hybride de 1ère étage de 5,5 kW / 6,2 kW 48V
Les onduleurs solaires hybrides 1stess GM5500-48PL et GM6200-48PL combinent la conversion de l'énergie photovoltaïque, la recharge de la batterie et la sortie AC d'onde sinusoïdale pure dans une plate-forme monophasique.Puissance nominale de 2 kW, les deux modèles prennent en charge un système de batterie nominale de 48 V, une plage de MPPT CC de 60 à 500 V et un fonctionnement parallèle jusqu'à 12 unités.les équipes d'approvisionnement et les sous-traitants en EPC avec deux options pour les projets résidentiels et de stockage solaire commercial de petite taille;.
Invertisseur solaire hybride pour intégrer le solaire et la batterie
Sélectionnez un onduleur hybride 1stess 48V pour répondre à la demande de puissance, au réseau photovoltaïque et à la configuration de la batterie de votre projet.d'une puissance nominale de 220/230/240V CA et d'une puissance d'onde sinusoïdale pure en mode batterie.
L'écran LCD avant et les boutons de commande fournissent une interface locale, tandis que RS232, RS485 et une intégration du système de support de port CT externe.L'utilisation connectée au réseau et les paramètres de fonctionnement associés doivent être confirmés pour la destination du projet.
Choisissez la puissance appropriée
Le GM5500-48PL fournit une puissance nominale de 5500W, une entrée photovoltaïque allant jusqu'à 5500W et un courant de charge solaire maximum de 100A. Le GM6200-48PL augmente la puissance nominale à 6200W,une puissance d'entrée photovoltaïque maximale de 6500 W et un courant de charge solaire maximal de 120 A.
Les deux modèles sont équipés d'un tracker MPPT. Le courant d'entrée photovoltaïque maximal est de 18 A pour le GM5500-48PL et de 27 A pour le GM6200-48PL.Ces différences aident les concepteurs de systèmes à sélectionner un onduleur en fonction de la configuration du module et des exigences de charge prévues.
Spécifications techniques
| Spécification |
Le produit doit être présenté dans la boîte de réception. |
Le produit doit être présenté dans un emballage de qualité supérieure. |
| Puissance de sortie nominale |
Pour les véhicules à moteur électrique |
Pour les véhicules à moteur électrique |
| Puissance d'entrée PV maximale |
5500 W |
6500 W |
| Phases |
Entrée / sortie monophasique |
Entrée / sortie monophasique |
| Voltage nominal de la batterie |
48 V de courant continu |
48 V de courant continu |
| Plage de tension du MPPT |
60 à 500 V de courant continu |
60 à 500 V de courant continu |
| Voltage photovoltaïque de courant continu maximum |
500 V de courant continu |
500 V de courant continu |
| Traqueurs MPPT |
1 |
1 |
| Courant d'entrée photovoltaïque maximum |
18A |
27A |
| Voltage de sortie CA nominal |
220/230/240V en courant alternatif |
220/230/240V en courant alternatif |
| Forme d'onde de sortie en mode batterie |
Vague sinusoïdale pure |
Vague sinusoïdale pure |
| Efficacité maximale de conversion CC/CA |
94% |
94% |
| Courant de charge solaire maximal |
100A |
120A |
| Courant de charge de courant alternatif maximal |
80A |
80A |
| Courant de charge maximal |
100A |
120A |
| Fonction parallèle |
Jusqu'à 12 unités |
Jusqu'à 12 unités |
| Activation de la batterie au lithium |
Par PV ou par service public |
Par PV ou par service public |
| Communication par batterie au lithium |
Prise en charge; protocole à confirmer |
Prise en charge; protocole à confirmer |
| Interfaces de communication |
Port de commande extérieur |
Port de commande extérieur |
| Poids net |
11 kg |
12 kg ou plus |
| Température de fonctionnement |
-10°C à +50°C |
-10°C à +50°C |
| Humidité relative |
5 à 95%, non condensant |
5 à 95%, non condensant |
Les spécifications sont basées sur les données fournies sur le produit.
Stockage et recharge de la batterie de 48 V
Les deux modèles d'onduleur solaire hybride prennent en charge la communication par batterie au lithium et l'activation de la batterie à l'aide d'une alimentation photovoltaïque ou d'une alimentation électrique.Leur plateforme de batterie nominale de 48 V peut être évaluée pour le stockage de batteries solaires et les applications d'alimentation de secours.
Pour chaque installation, confirmer la plage de tension de fonctionnement de la batterie, le protocole BMS, les limites de charge et de décharge, les exigences en matière de câbles et les paramètres du système.La compatibilité de la batterie dépend de la configuration sélectionnée de la batterie et de l'onduleur.
Opération parallèle et expansion du projet
La série prend en charge le fonctionnement parallèle jusqu'à 12 unités. Cela donne aux équipes de projet une base pour évaluer les configurations multi-onduleurs au fur et à mesure que les exigences du système évoluent.Confirmer les combinaisons de modèles prises en charge, les accessoires parallèles, le firmware et la conception du système avant de spécifier une installation parallèle.
Soutien aux marchés publics pour les importateurs et les contractants de la CPE
Pour la sélection des produits et les offres de projets, veuillez nous envoyer votre modèle cible, la quantité de commande, la destination, la tension CA requise, le profil de charge, les spécifications du module photovoltaïque et les détails de la batterie.Pour les systèmes de stockage solaire intégrés, comprennent l'environnement d'installation, la disposition des armoires et les exigences en matière de communication.
Ces informations permettent d'aligner les spécifications de l'onduleur sur les exigences de distribution, la planification de l'installation et la documentation du projet.
Spécifiez votre prochain projet de stockage solaire
Contactez 1stess pour connaître vos exigences en matière de modèle, de quantité et de système afin de demander une fiche de données sur les produits et un devis de projet.
Demandez un devis
Questions fréquemment posées
Quelle est la différence entre les modèles de 5,5 kW et de 6,2 kW?
Le GM5500-48PL a une puissance nominale de 5500 W, une entrée photovoltaïque maximale de 5500 W, un courant d'entrée photovoltaïque maximal de 18 A et un courant de charge solaire maximal de 100 A. Le GM6200-48PL a une puissance nominale de 6200 W, une entrée photovoltaïque maximale de 6500 W,27A de courant d'entrée photovoltaïque maximum et 120A de courant de charge solaire maximum.
Est-ce que 48V est la tension de sortie AC?
N° 48V CC est la tension nominale du système de batterie. La tension nominale de sortie CA spécifiée est 220/230/240V CA.
L'onduleur prend-il en charge les batteries au lithium?
Les spécifications fournies énumèrent la communication et l'activation de la batterie au lithium par la PV ou le service public.
Quelle est la plage d'entrée du MPPT?
Les deux modèles présentent une plage de MPPT à courant continu de 60 à 500 V et un tracker MPPT. La conception de la chaîne photovoltaïque doit également tenir compte des exigences de démarrage, de la tension de courant continu maximale et de la limite de courant d'entrée spécifique au modèle.
Plusieurs onduleurs peuvent-ils fonctionner en parallèle?
Les spécifications énumèrent le support pour 12 unités en parallèle.
Quelles interfaces de communication sont disponibles?
Les données techniques indiquent RS232, RS485 et un port CT externe.
Les piles et les armoires sont-elles incluses?
Les images d'application illustrent les arrangements possibles du système: les piles, les armoires, les dispositifs de protection et autres accessoires doivent être détaillés séparément dans le devis.
