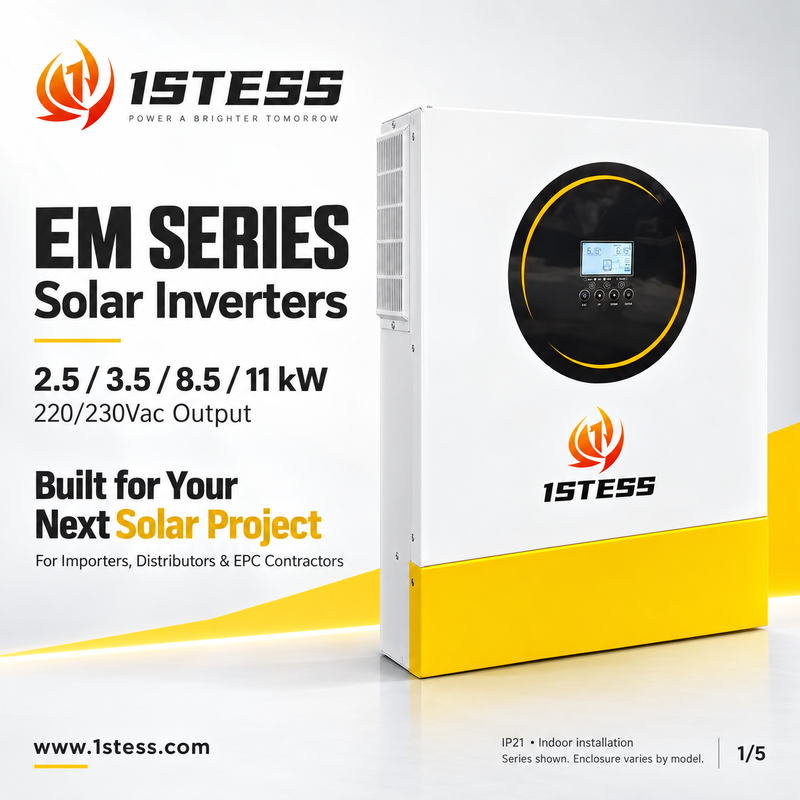

Onduleurs solaires série EM : 2,5 kW, 3,5 kW, 8,5 kW et 11 kW
Choisissez le bon onduleur solaire pour votre prochain projet
La série EM 1stess propose des onduleurs solaires à onde sinusoïdale pure avec une sortie 220/230 Vca pour les distributeurs solaires, les importateurs, les équipes d'approvisionnement et les entrepreneurs EPC. Avec une charge solaire MPPT intégrée, des configurations de batterie spécifiques au modèle 12 V, 24 V ou 48 V, et une surveillance WiFi en option, la gamme prend en charge les projets d'énergie solaire résidentielle et les projets de secours commerciaux de petite taille appropriés.
Choisissez l'onduleur en fonction du profil de charge réel, du réseau PV et du système de batterie. La série EM combine un facteur de puissance de 1,0 avec la prise en charge du fonctionnement sans batterie, offrant aux intégrateurs de systèmes une flexibilité lors de la planification de configurations d'énergie solaire compatibles.
Demandez la fiche technique du modèle et un devis spécifique au projet.
Sortie à onde sinusoïdale pure pour les systèmes d'énergie solaire et de secours
Les onduleurs de la série EM fournissent une sortie de 220/230 Vca ±5 % à 50/60 Hz. L'efficacité de pointe publiée est de 96 % du PV à l'onduleur et de 93 % de la batterie à l'onduleur. Ce sont des valeurs de pointe, pas une efficacité garantie dans toutes les conditions de fonctionnement.
Pour les entrepreneurs EPC et les installateurs solaires, la sélection de la capacité doit tenir compte de la demande continue, des charges de démarrage des appareils et du courant de décharge de la batterie disponible. Le temps de transfert publié est de 10 ms pour le réglage ordinateur personnel et de 20 ms pour le réglage appareils ménagers ; évaluez si l'équipement connecté tolère l'interruption spécifiée.
Charge solaire MPPT intégrée
Le chargeur solaire MPPT intégré prend en charge la conception du réseau PV dans les limites de tension, de courant et de puissance du modèle sélectionné. La tension maximale en circuit ouvert du PV est de 500 Vcc. Les modèles 8,5 kW et 11 kW listent deux entrées solaires, avec une puissance maximale du réseau PV de 2 × 5 000 W et 2 × 5 500 W respectivement.
Vérifiez la tension en circuit ouvert de la chaîne par temps froid, la tension de fonctionnement et le courant d'entrée avant de finaliser une liste de matériaux. La puissance d'entrée PV et la puissance de sortie CA de l'onduleur sont des classifications différentes et ne doivent pas être utilisées de manière interchangeable.
Intégration de batterie LiFePO4 et surveillance en option
La série EM prend en charge la communication avec les batteries au lithium via RS485. Sélectionnez une batterie LiFePO4 compatible avec la bonne tension nominale du système, le protocole BMS, les paramètres de charge et la capacité de décharge. La disponibilité RS485 seule ne garantit pas la compatibilité avec toutes les marques de batteries.
Le fonctionnement sans batterie est pris en charge, sous réserve de la disponibilité d'une source appropriée et de la configuration du système. La surveillance WiFi en option peut être spécifiée lors de l'approvisionnement. Les modes de priorité de sortie listés dans le catalogue comprennent UTL, SOL, SBU et SUB ; confirmez les paramètres du mode pour l'installation prévue.
Comparer les modèles de la série EM
| Spécification | EM2500-12L | EM2500-24L | EM3500-24L | EM8500-48L | EM11000-48L |
|---|
| Capacité nominale | 2,5 kVA / 2,5 kW | 2,5 kVA / 2,5 kW | 3,5 kVA / 3,5 kW | 8,5 kVA / 8,5 kW | 11 kVA / 11 kW |
| Tension de la batterie | 12 Vcc | 24 Vcc | 24 Vcc | 48 Vcc | 48 Vcc |
| Puissance de surtension | 5 000 VA | 5 000 VA | 7 000 VA | 17 000 VA | 22 000 VA |
| Puissance maximale du réseau PV | 3 000 W | 3 000 W | 4 000 W | 2 × 5 000 W | 2 × 5 500 W |
| Plage de tension MPPT | 50-500 Vcc | 60-500 Vcc | 60-500 Vcc | 60-500 Vcc | 60-500 Vcc |
| Tension maximale en circuit ouvert du PV | 500 Vcc | 500 Vcc | 500 Vcc | 500 Vcc | 500 Vcc |
| Courant d'entrée solaire maximal | 15 A | 15 A | 15 A | 2 × 18 A | 2 × 18 A |
| Courant de charge solaire maximal | 120 A | 100 A | 100 A | 140 A | 160 A |
| Courant de charge CA maximal | 120 A | 60 A | 80 A | 120 A | 120 A |
| Courant de charge combiné maximal | 120 A | 100 A | 100 A | 140 A | 160 A |
| Activation de la batterie au lithium | PV ou utilitaire | PV uniquement | PV ou utilitaire | PV ou utilitaire | PV ou utilitaire |
| Capacité parallèle | Non | Non | Non | Non | Non |
Spécifications partagées : onde sinusoïdale pure ; sortie 220/230 Vca ±5 % ; sortie 50/60 Hz ; IP21 ; WiFi en option ; communication RS232 et RS485. Les modèles 8,5 kW et 11 kW listent en plus un contact sec. Température de fonctionnement publiée : -10 °C à 55 °C.
Applications pour importateurs et entrepreneurs EPC
- Énergie solaire résidentielle : associez l'onduleur sélectionné à un réseau PV correctement conçu et à une batterie compatible pour alimenter les circuits domestiques spécifiés.
- Alimentation de secours commerciale de petite taille : évaluez les magasins, les bureaux et autres charges commerciales modestes en fonction de la sortie continue, de la demande de démarrage et de la capacité de la batterie.
- Portefeuilles de distribution solaire : proposez des configurations clairement différenciées de 2,5 kW, 3,5 kW, 8,5 kW et 11 kW avec une documentation technique spécifique au modèle.
- Planification de systèmes solaires hors réseau : évaluez la production PV, l'autonomie de stockage et la disponibilité de sources alternatives par rapport aux besoins énergétiques quotidiens du site. Confirmez la configuration de fonctionnement prévue avec l'équipe technique.
La gamme 220/230 Vca est pertinente pour les projets conçus autour de cette tension de sortie. L'adéquation au marché dépend également des règles électriques locales et de la documentation requise par le pays de destination. Ne supposez pas l'adéquation aux applications 120 V ou à phase divisée.
Considérations d'installation et d'approvisionnement
Le boîtier IP21 doit être utilisé dans une installation intérieure protégée appropriée avec la ventilation et les dégagements spécifiés dans le manuel d'installation. Un couvercle anti-poussière amovible ne rend pas l'onduleur étanche ni adapté au montage extérieur exposé.
Avant de commander, fournissez la puissance requise, le marché de destination, la liste des charges, les données des modules PV et les spécifications de la batterie. Confirmez les options de surveillance, les manuels, les documents de conformité disponibles, les conditions de garantie, le calendrier de livraison et l'emballage dans le devis.
Le tableau publié de la série EM indique que le fonctionnement en parallèle n'est pas pris en charge. La connexion au réseau en tant que source CA ne doit pas être interprétée comme une approbation de l'exportation d'électricité vers le réseau public.
Questions fréquemment posées
Quelle tension de batterie chaque modèle utilise-t-il ?
L'EM2500-12L utilise 12 Vcc. L'EM2500-24L et l'EM3500-24L utilisent 24 Vcc. L'EM8500-48L et l'EM11000-48L utilisent 48 Vcc.
La série EM peut-elle fonctionner sans batterie ?
Le catalogue liste le fonctionnement sans batterie. Confirmez la disponibilité de la source, le comportement de la charge et les paramètres de fonctionnement pour la configuration proposée.
Le WiFi est-il inclus en standard ?
Le WiFi est facultatif et doit être spécifié lors de la commande.
Plusieurs onduleurs de la série EM peuvent-ils fonctionner en parallèle ?
Non. Le tableau des spécifications publié n'indique aucune capacité parallèle.
Peut-il communiquer avec une batterie LiFePO4 ?
Le catalogue liste la communication avec les batteries au lithium via RS485. Confirmez le protocole et la compatibilité électrique de la batterie avant l'approvisionnement.
La série EM est-elle adaptée à une installation extérieure ?
Son indice de protection indiqué est IP21. Spécifiez une installation intérieure protégée appropriée et suivez le manuel d'installation.
Demander les spécifications pour votre projet solaire
Indiquez à 1stess la capacité d'onduleur requise, le marché de destination, la configuration PV et la tension de la batterie. Demandez une fiche technique et un devis spécifiques au modèle pour votre projet de distribution solaire ou EPC.
